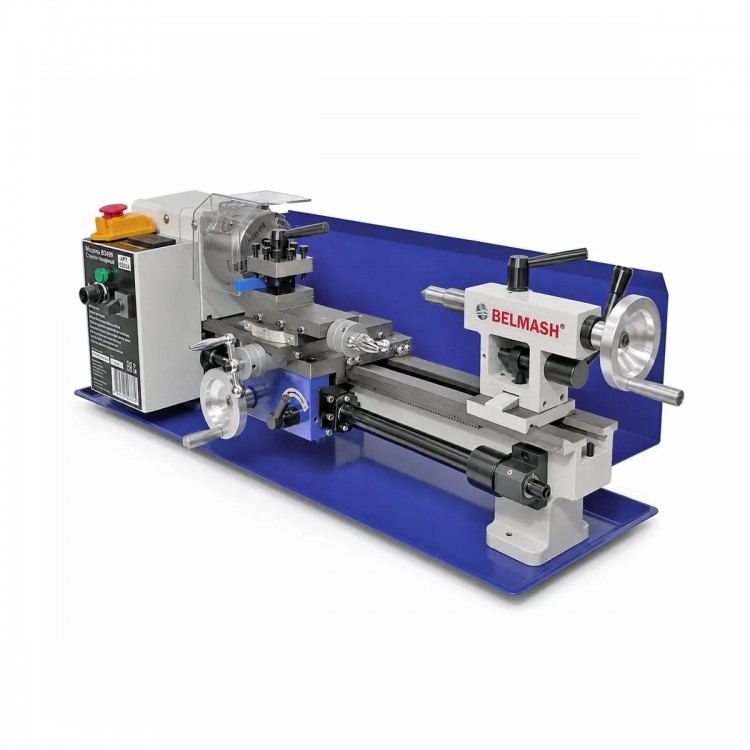

Токарно-винторезный станок по металлу Belmash B3499

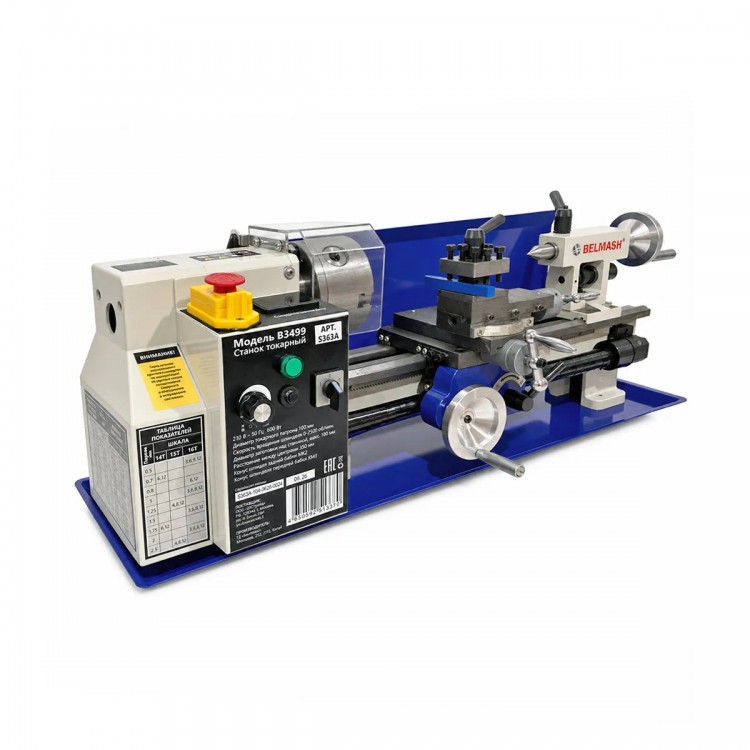

Настольный токарный станок Belmash B3499 предназначен для обработки заготовок из металла и пластмасс в домашних и ремонтных мастерских. Модель B3499 выполняет точение цилиндрических, конических и фасонных поверхностей, сверление и растачивание отверстий, подрезку торцов, снятие фасок, отрезание заготовок и нарезание метрической резьбы.

Компактный настольный станок подходит для изготовления и ремонта валов, осей, втулок, крепежа и других небольших деталей. Модель применяется в частных мастерских, учебных классах, а также в моделировании и техническом творчестве. Мощность двигателя 600 Вт и жёсткая чугунная станина обеспечивают стабильную работу при обработке стали, чугуна, цветных металлов и полимеров.

Особенности:

• Плавная регулировка скорости вращения шпинделя 50–2450 об/мин
• Реверс вращения шпинделя

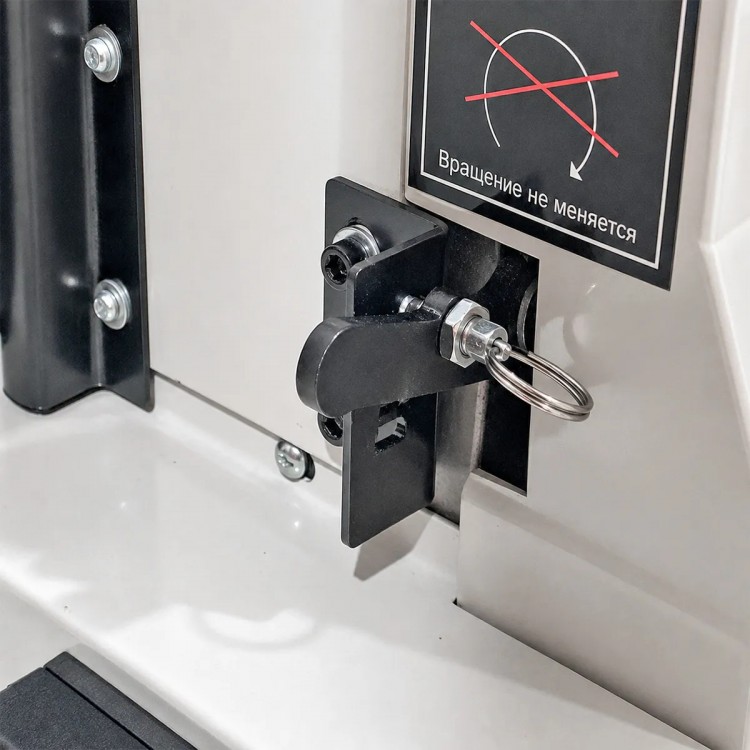

• Автоматическая продольная подача с фиксатором рычага
• Нарезание метрической резьбы с шагом 0,5–2,5 мм
• Жёсткая чугунная конструкция из чугуна HT200
• Трёхкулачковый токарный патрон диаметром 100 мм
• Сквозное отверстие шпинделя диаметром 20 мм, конус КМ3
• Защитный экран патрона с концевым выключателем

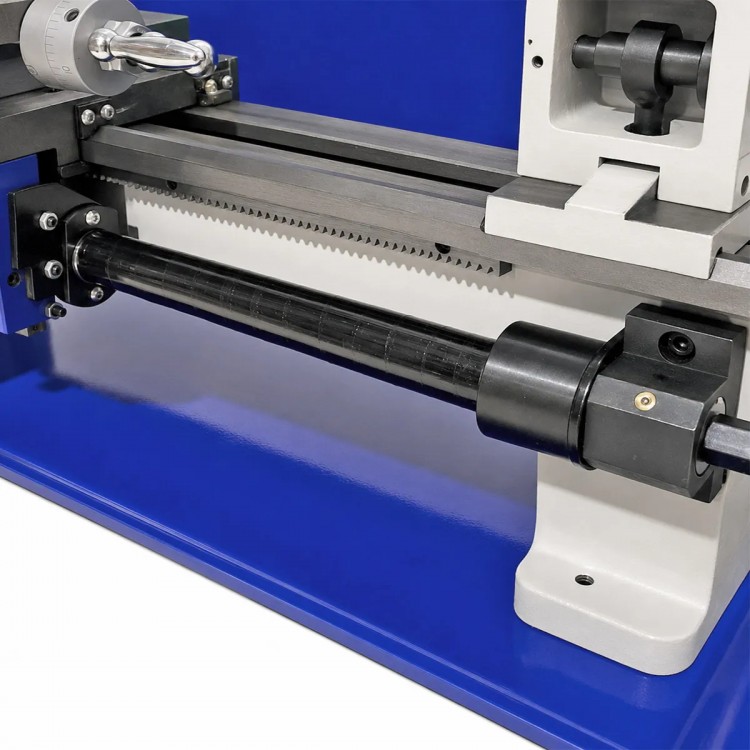

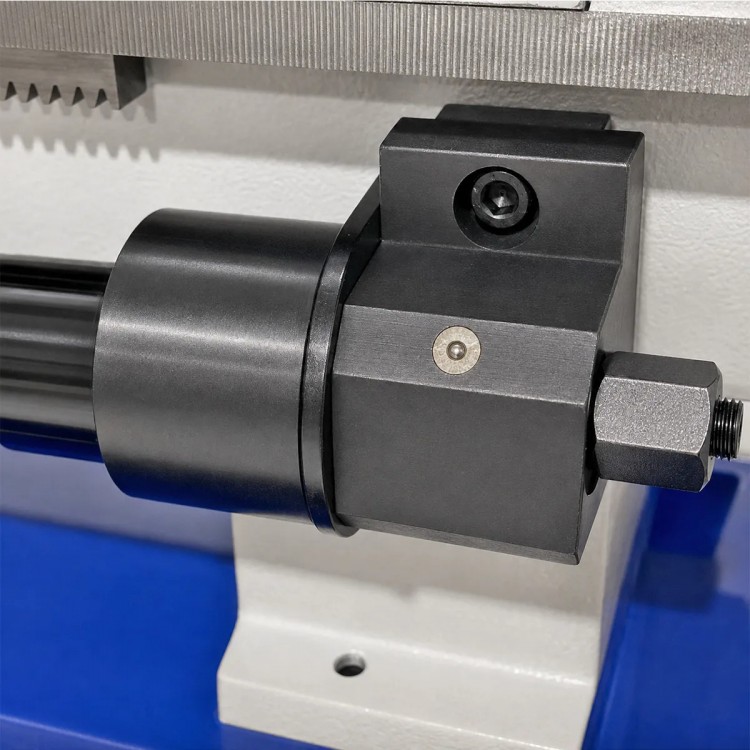

• Телескопический защитный кожух ходового винта

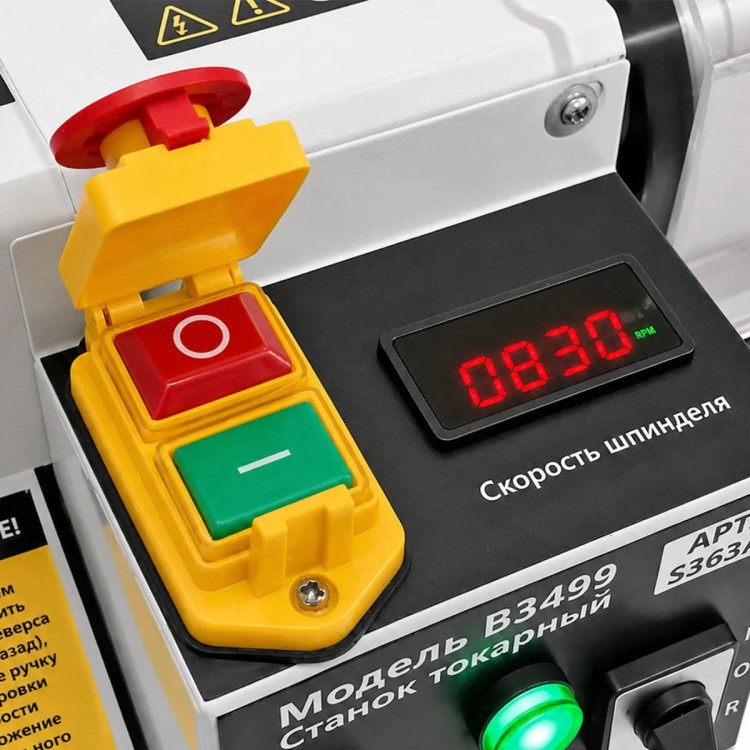

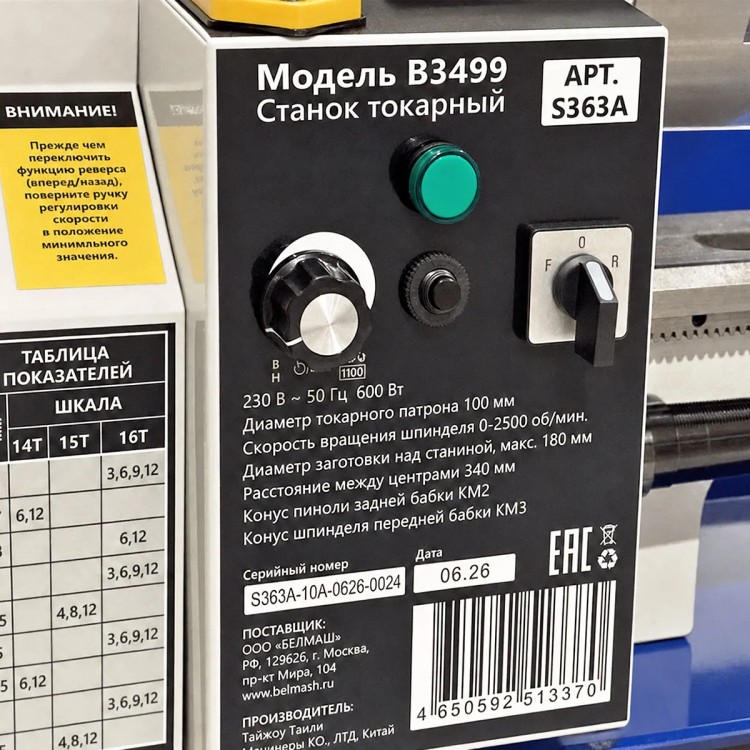

• Автоматическая защита от перегрузки, автомат 5А с кнопкой RESET
• Индикатор наличия питания

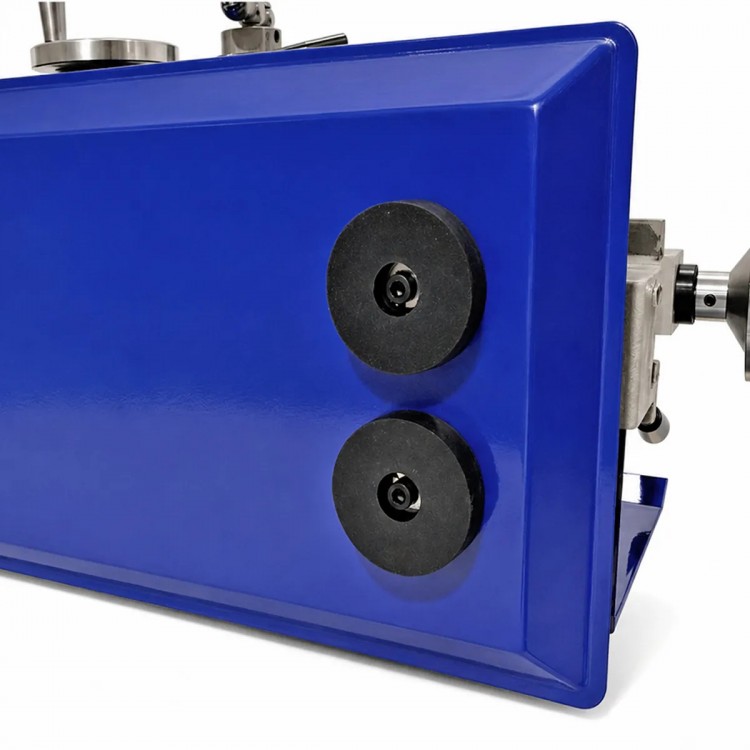

• Виброгасящие опоры увеличенного диаметра 55 мм
• Магнитная LED-подсветка рабочей зоны с сетевым адаптером
• В комплекте: семь токарных резцов и сменные шестерни

Двигатель и привод

Токарный станок BELMASH B3499 оснащён коллекторным электродвигателем мощностью 600 Вт с продолжительным режимом работы S1, что позволяет вести обработку без частых пауз на охлаждение. Ременная передача с зубчатым ремнём передаёт вращение плавно и снижает уровень вибраций, а реверс шпинделя расширяет возможности при точении и нарезании резьбы.

Диапазон 50–2450 об/мин позволяет выбирать режим с учётом материала, диаметра заготовки и выполняемой операции.

Шпиндель и задняя бабка

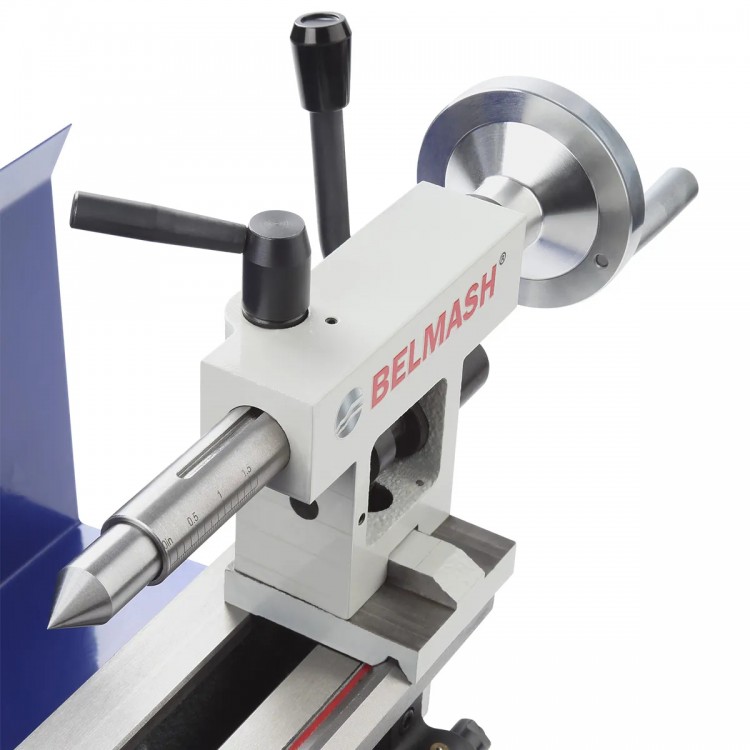

Шпиндель с конусом КМ3 и сквозным отверстием диаметром 20 мм подходит для работы с прутковыми и удлинёнными заготовками. Задняя бабка с конусом пиноли КМ2 и ходом 60 мм принимает центры, свёрла, развёртки и другую осевую оснастку, что позволяет сверлить отверстия непосредственно на станке.

Станина и суппорт

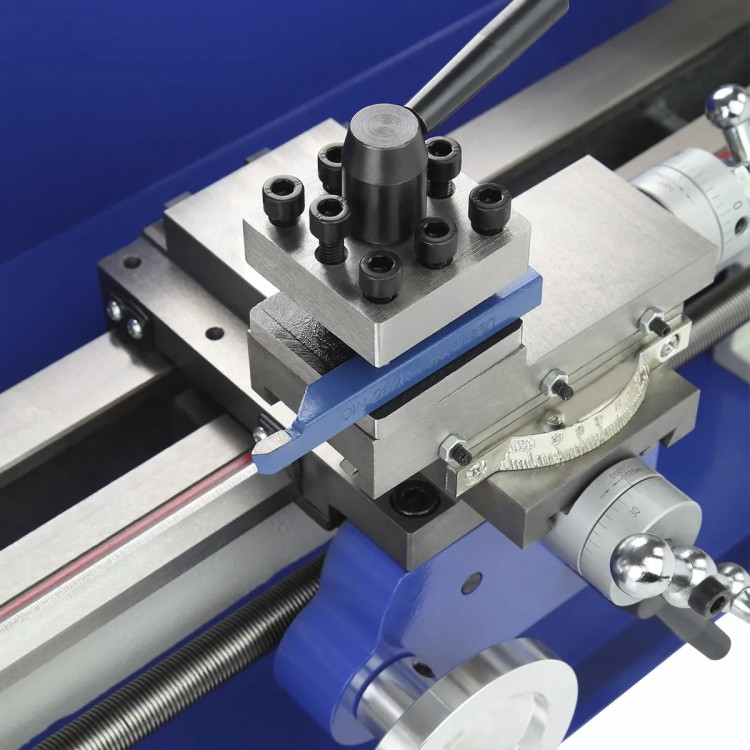

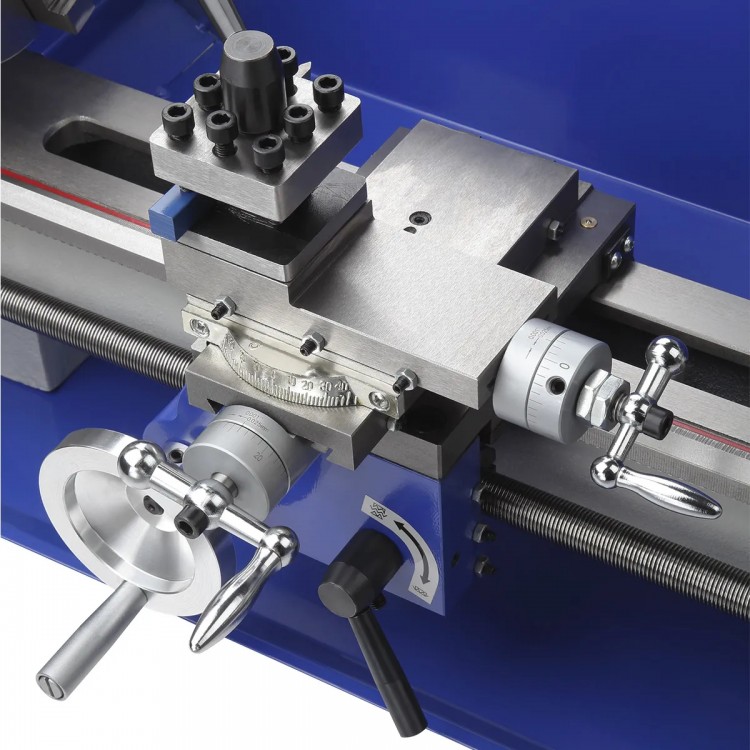

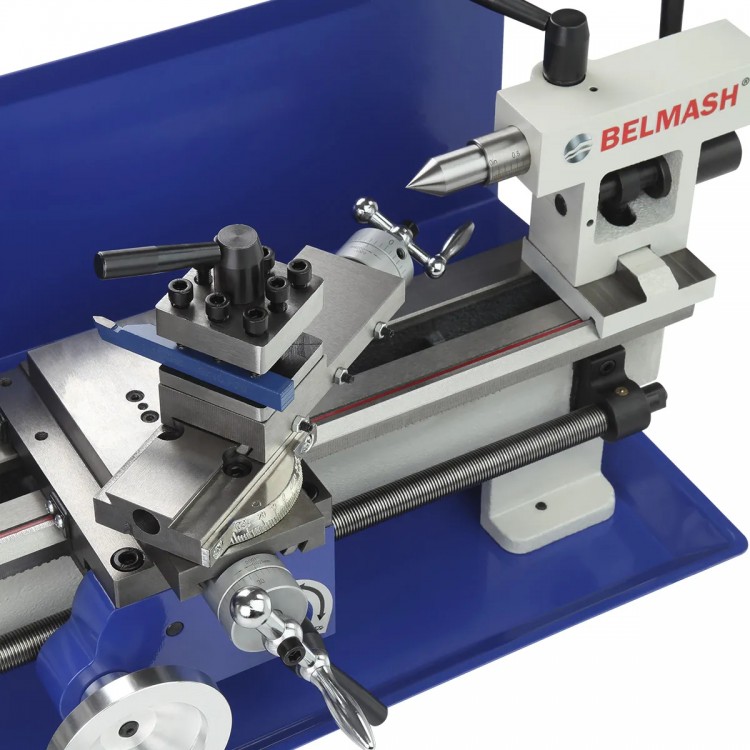

Станина, суппорты и каретка изготовлены из чугуна HT200, а передняя и задняя бабки - из чугуна. Жёсткая конструкция способствует снижению вибраций при обработке. Шаг продольного и поперечного перемещения суппорта 0,025 мм обеспечивает точную настройку положения резца. Поворот резцовых салазок в диапазоне ±40° открывает возможность обработки конических поверхностей. Максимальный диаметр над станиной - 180 мм, расстояние между центрами ̶ 340 мм.

Зажим заготовки и автоматическая подача

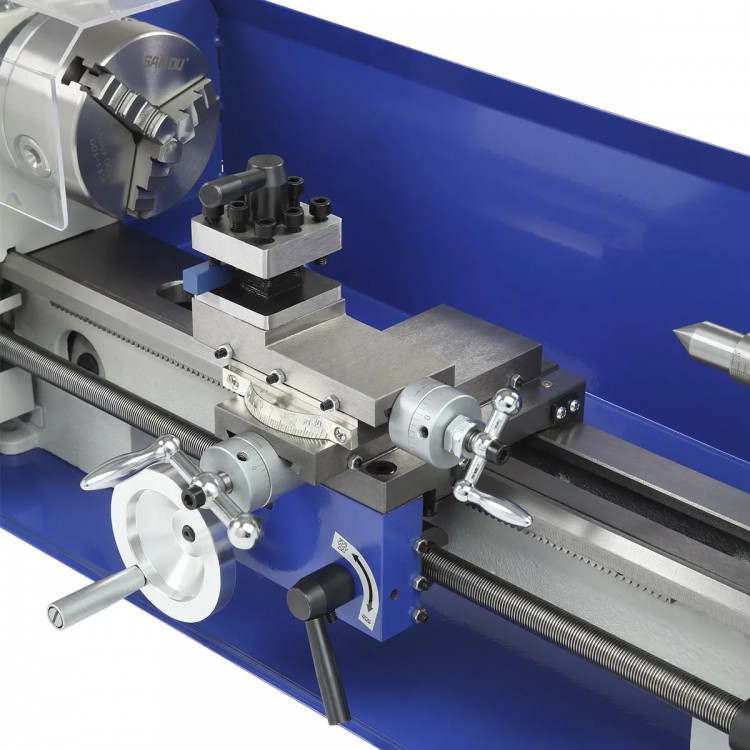

Трёхкулачковый патрон диаметром 100 мм обеспечивает надёжную фиксацию заготовок при обработке. Автоматическая продольная подача способствует равномерному снятию материала и улучшает чистоту обработанной поверхности, а комплект сменных шестерён позволяет нарезать метрическую резьбу с шагом 0,5–2,5 мм. Рычаг выбора направления автоподачи оснащён фиксатором, предотвращающим случайное переключение во время работы.

Безопасность и оснащение

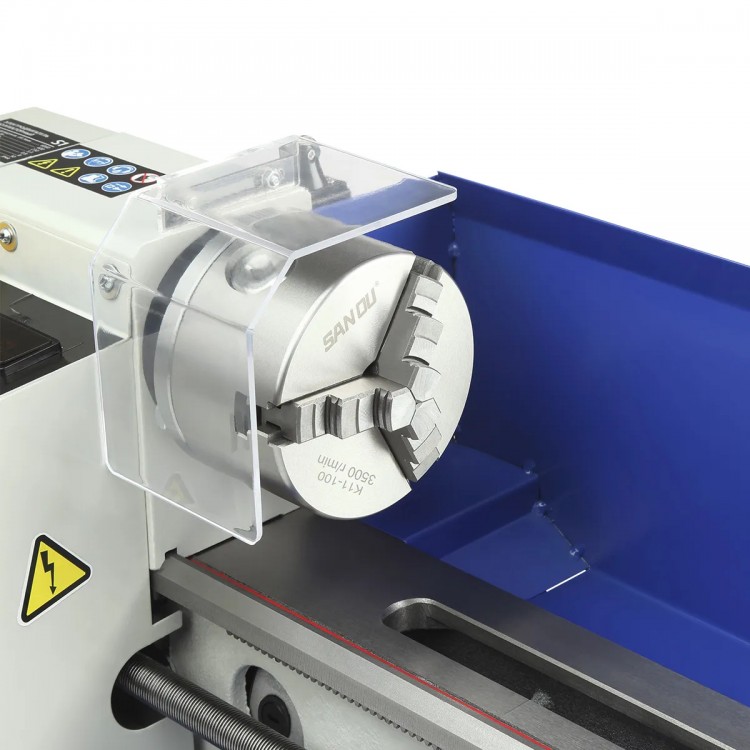

Для защиты оператора предусмотрен экран патрона с концевым выключателем: при открытии экрана станок останавливается. Ходовой винт закрыт телескопическим кожухом, который защищает механизм от стружки и загрязнений. Ход каретки составляет 280 мм при установленном защитном кожухе и увеличивается до 340 мм после его снятия. Обратите внимание: снятие кожуха допускается только при технологической необходимости и при строгом соблюдении требований безопасности.

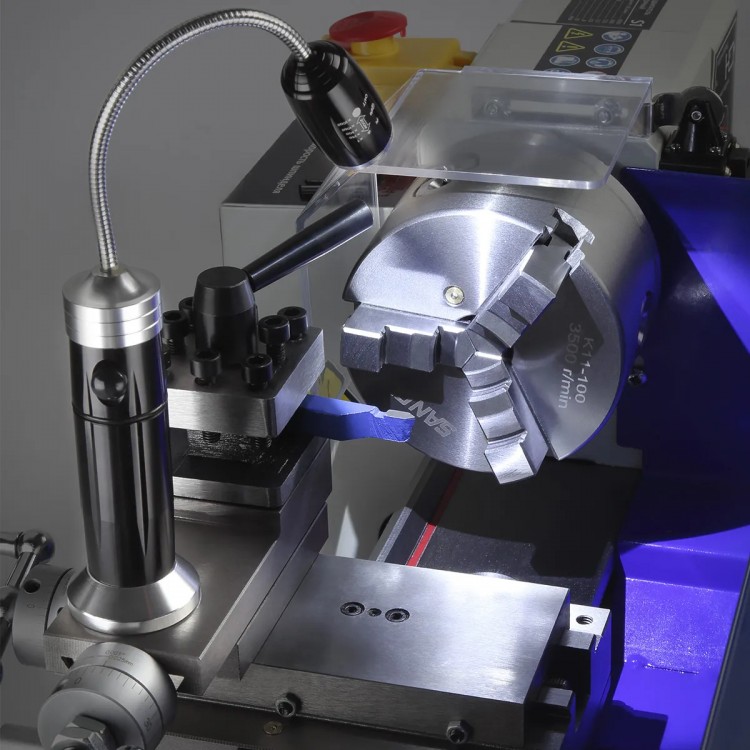

Электрическая часть оборудована автоматическим выключателем 5А с кнопкой RESET и индикатором питания. Виброгасящие опоры диаметром 55 мм повышают устойчивость станка на столе. Магнитная LED-подсветка с гибкой штангой и сетевым адаптером освещает рабочую зону и может устанавливаться на подходящей металлической поверхности станка.

Комплектация

В комплект поставки токарного станка BELMASH B3499 входят семь токарных резцов для основных операций и набор сменных шестерён для нарезания метрической резьбы. Расширенная комплектация позволяет приступить к основным токарным операциям после сборки, настройки и подготовки станка.

Комплектация:

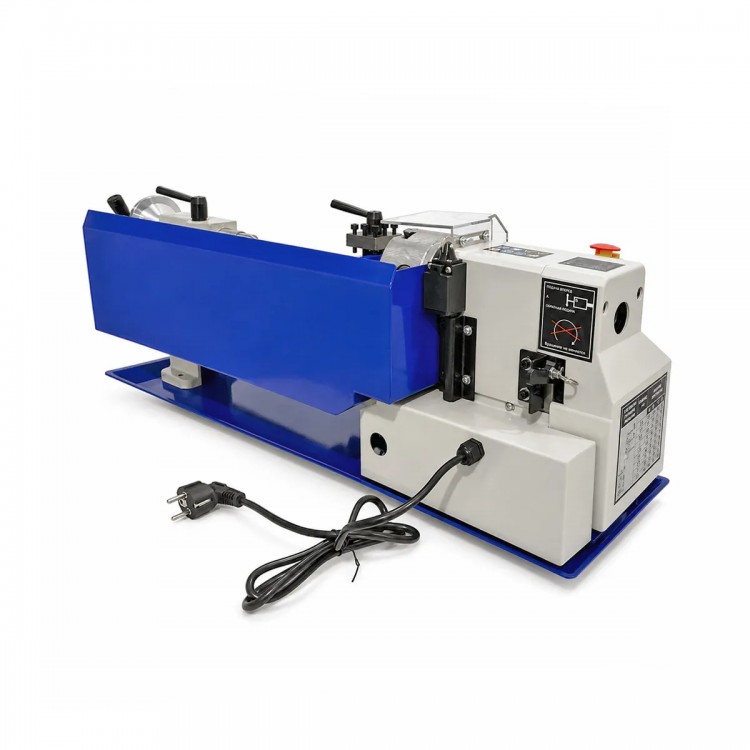

• Станок токарный в сборе
• Экран защитный
• Патрон трехкулачковый
• Отвертка крестовая
• Отвертка шлицевая
• Набор шестигранных ключей (2, 2,5, 3, 4, 5, 6 мм)
• Ключ рожковый 17/14 2 шт
• Ключ рожковый 14/12

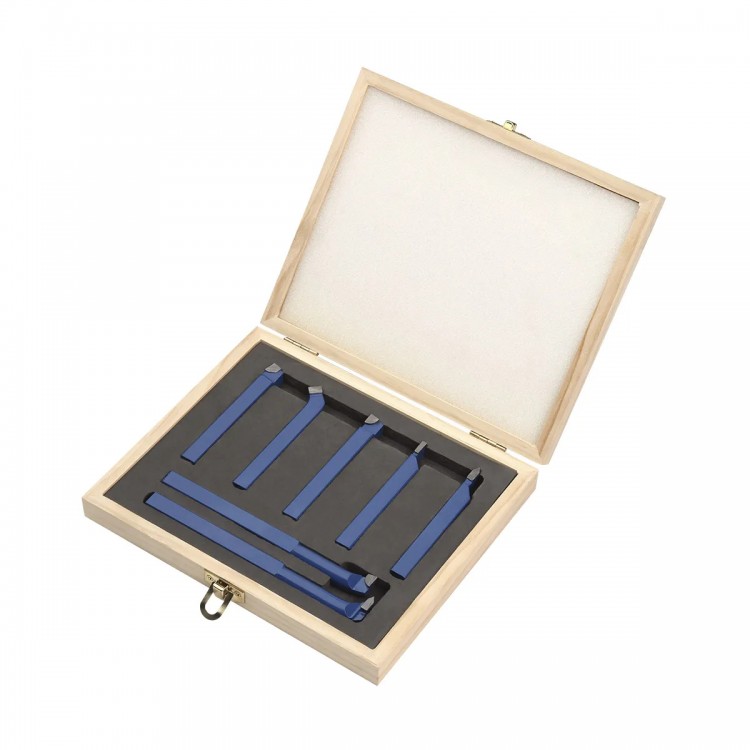

• Набор токарных резцов 10×10 (7 шт.)

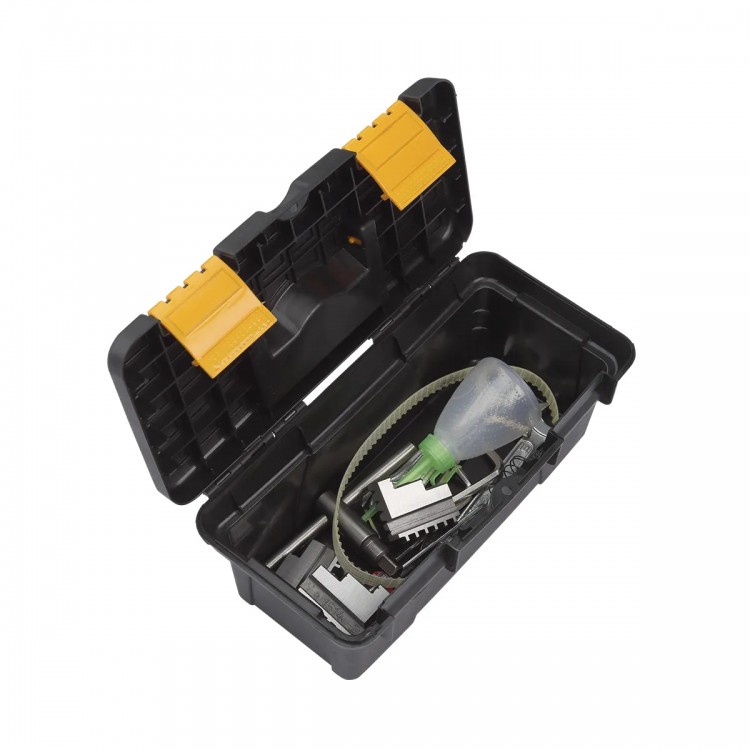

• Ящик пластиковый
• Ножка виброгасящая 4 шт
• Ремень зубчатый
• Центр задней бабки
• Масленка пластиковая
• Ключ токарного патрона

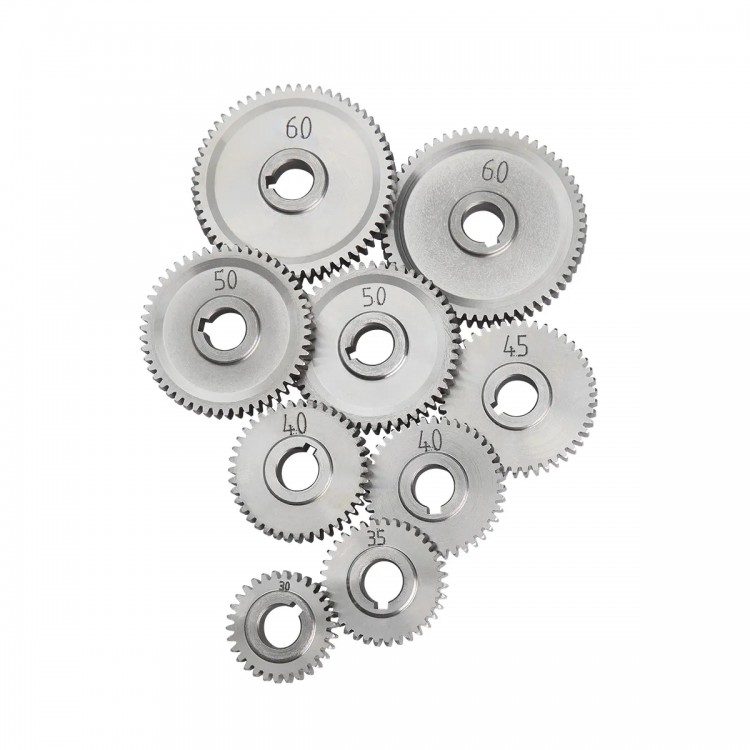

• Набор сменных шестерен (9 шт.)

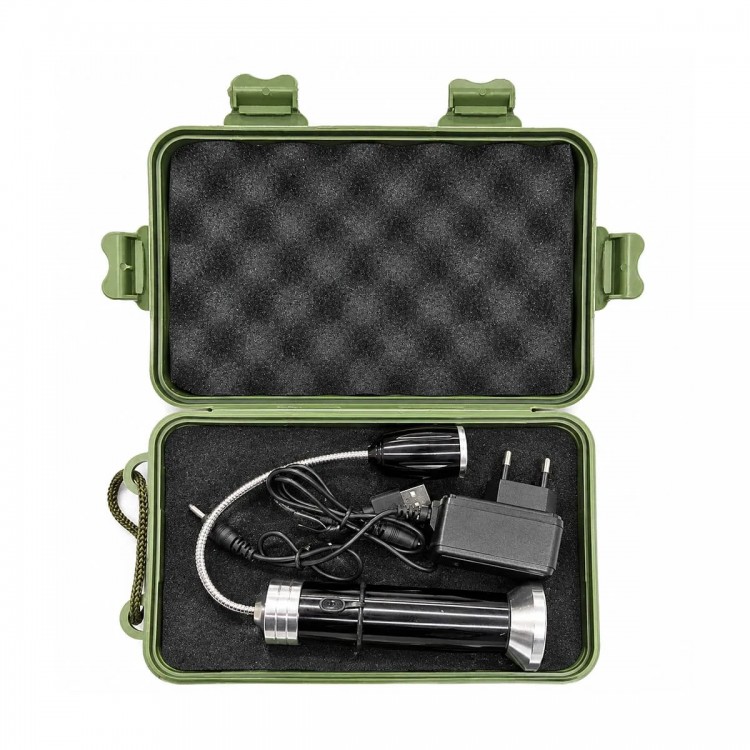

• LED-подсветка на магните
• Ручка маховика 2 шт

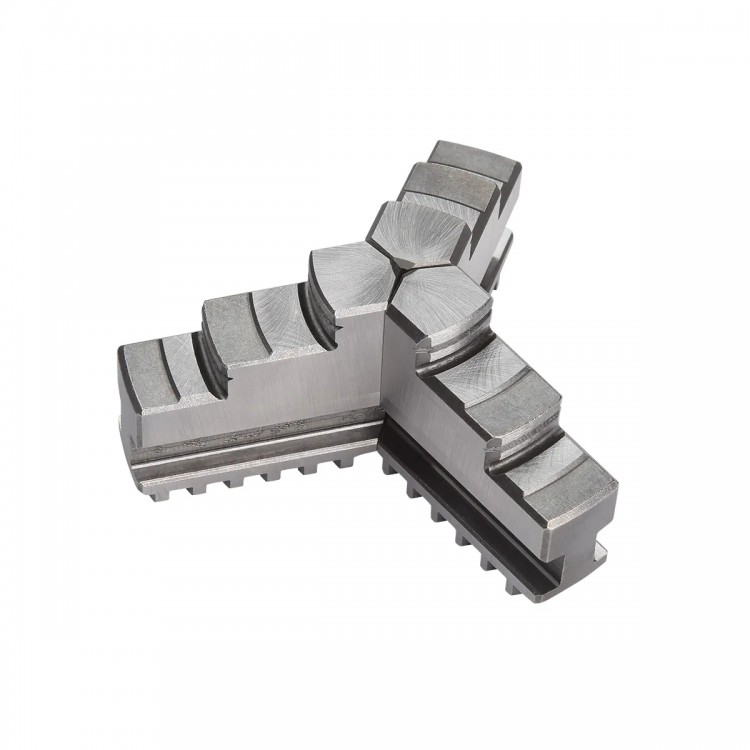

• Кулачок обратный 3 шт
• Поддон
• Винт крепления поддона М6×20 4 шт
• Провод питания LED-подсветки
• Адаптер питания сетевой (блок питания) 4,2 В, 500 мА
• Ручка поперечного суппорта
• Руководство по эксплуатации
• Упаковка

Параметры:

• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Коллекторный
• Потребляемая мощность 600 Вт
• Режимы работы S1
• Номинальная частота вращения вала электродвигателя 6000 об/мин
• Диапазон частоты вращения шпинделя передней бабки 50-2450 об/мин
• Тип передачи ременная
• Тип ремня зубчатый
• Маркировка/размер ремня (Д×Ш×Т) 1,5 × 90/424 × 10 × 2 мм
• Реверс да
• Конус шпинделя передней бабки КМ3 (МТ3)
• Диаметр сквозного отверстия шпинделя передней бабки 20 мм
• Конус пиноли задней бабки КМ2 (МТ2)
• Ход пиноли задней бабки, максимальный 60 мм
• Ход продольного/поперечного суппортов 75/75 мм
• Шаг хода продольного/поперечного суппортов 0,025/0,025 мм
• Угол поворота продольного суппорта -40°...+40°
• Автоматическая продольная подача суппорта да
• Ход каретки продольного суппорта, максимальный 280 мм
• Ход каретки продольного суппорта без защитного кожуха ходового винта, максимальный 340 мм
• Перемещение каретки за один оборот маховика 19 мм/об
• Шаг угла поворота резцедержателя 90°
• Размер державки резца 10 × 10 мм
• Максимальный диаметр обработки над станиной 180 мм
• Расстояние между центрами, максимальный 340 мм
• Диапазон метрических резьб 0,5-2,5 мм
• Диапазон зажима внутренними кулачками патрона 2-30 мм
• Диапазон распора внутренними кулачками патрона 30-90 мм
• Диапазон зажима внешними кулачками патрона 30-80 мм
• Тип токарного патрона трехкулачковый
• Диаметр патрона 100 мм
• Габариты защитного экрана (Д×Ш×Т) 150 × 90 × 3 мм
• Резьба монтажных отверстий М6
• Исполнение станка Настольное
• Вершины прямоугольника монтажных отверстий (Д×Ш) 535 × 70 мм
• Диаметр виброгасящих опор 55 мм
• Материал защитного экрана Поликарбонат
• Материал изготовления ножек виброгасящих Резина/сталь
• Материал изготовления ручек маховика Сталь
• Материал изготовления маховиков Алюминий
• Материал изготовления защитного кожуха ходового винта Пружинная сталь
• Материал изготовления поддона Сталь
• Материал изготовления станины Чугун (HT200)
• Материал изготовления суппортов поперечного/продольного Чугун (HT200)
• Материал изготовления каретки суппортов Чугун (HT200)
• Материал изготовления бабок передней/задней Чугун
• Материал изготовления шкивов приводных Углеродистая сталь
• Материал ходового винта Сталь
• Подсветка Магнитная с гибкой штангой
• Высота рабочей поверхности над уровнем верстака 220 мм
• Тип выключателя Электромагнитный
• Маркировка выключателя DKLD DZ6
• Габаритный размер (Д × Ш × В) 883 × 360 × 380 мм
• Размер упаковки (Д × Ш × В) 865 × 348 × 445 мм
• Длина электрошнура 1,2 м
• Уровень звукового давления (шума) 85 дБ
• Масса нетто 43 кг
• Масса брутто 51.3 кг
