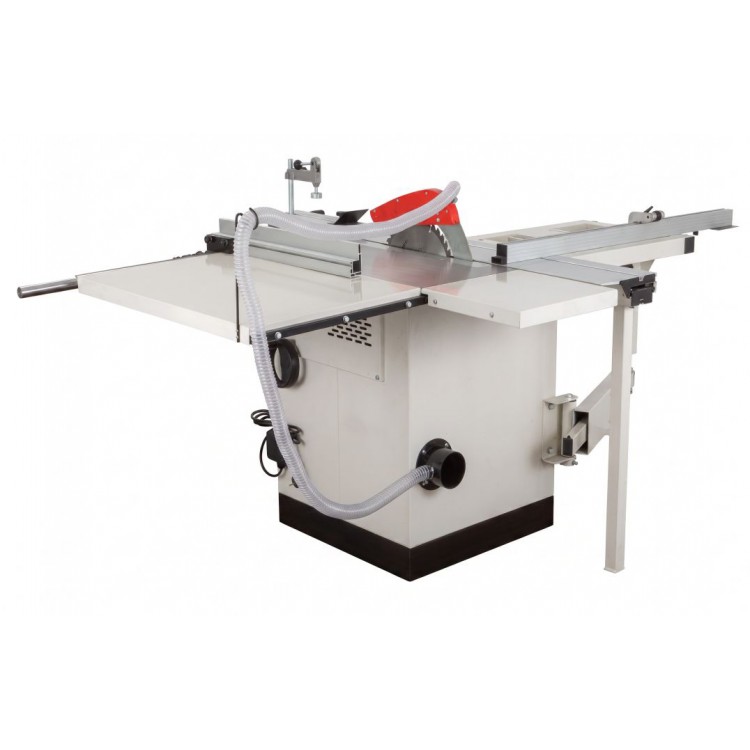

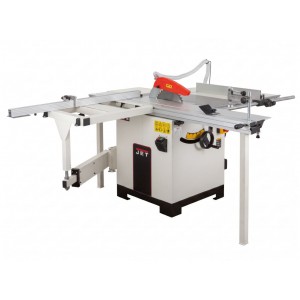

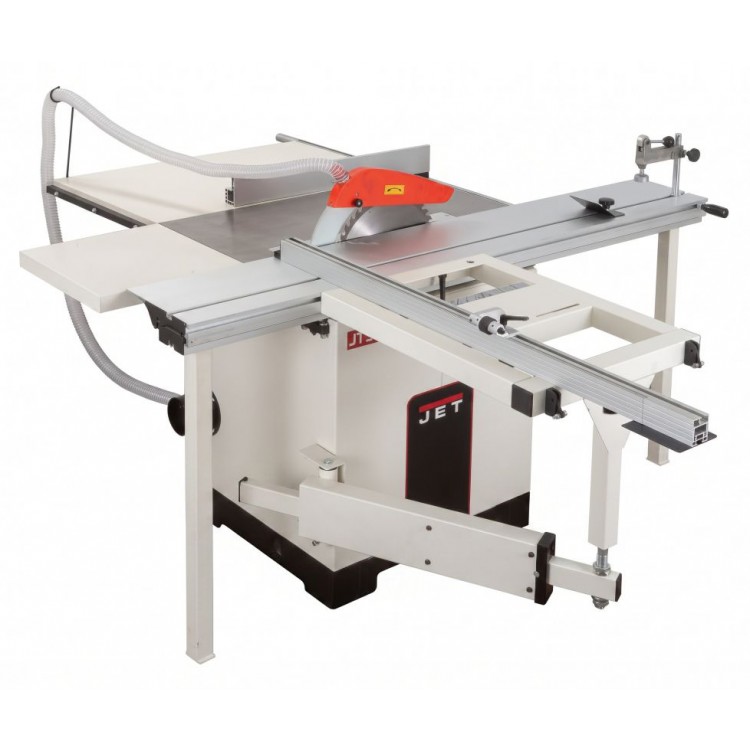

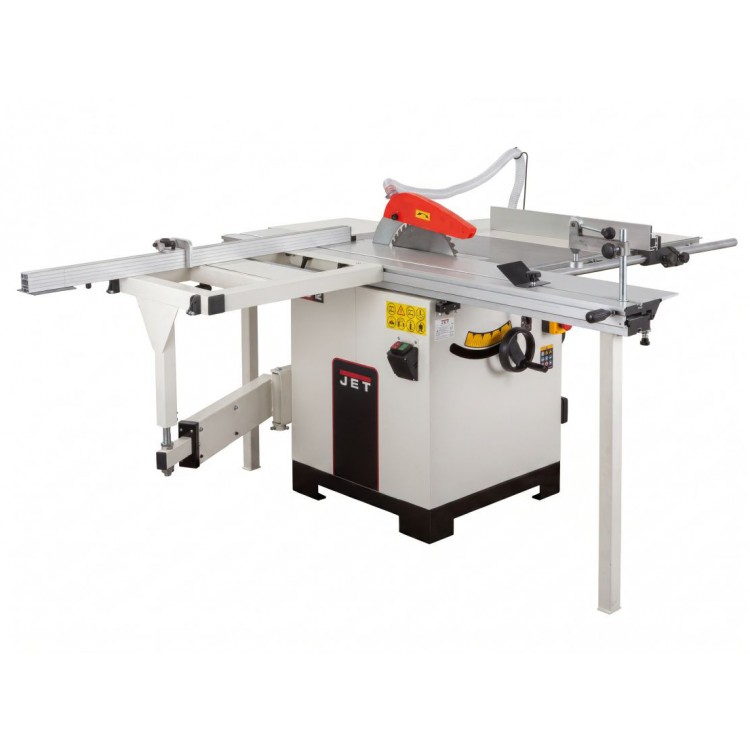

JET JTS-1600XL циркулярная пила с подвижным столом профессионального класса для работы с листовыми материалами на основе древесных компонентов, ламинированными материалами, шпонированными материалами, МДФ, ДСП, ЛДСП, Фанеры, массивами любых пород древесины, пластиками и мягкими металлами. Станок состоит из двух основных компонентов: самой циркулярной пилы и подвижного стола с обвесом. Основная важная особенность данной модели в том, что уже с завода она укомплектована большинством вспомогательных узлов, которые могут потребоваться для большинства производственных задач.

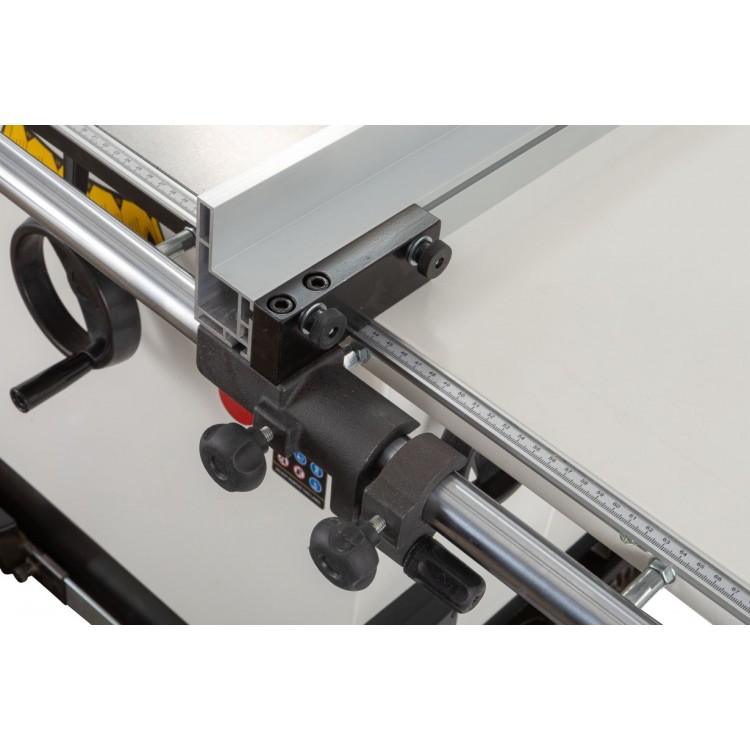

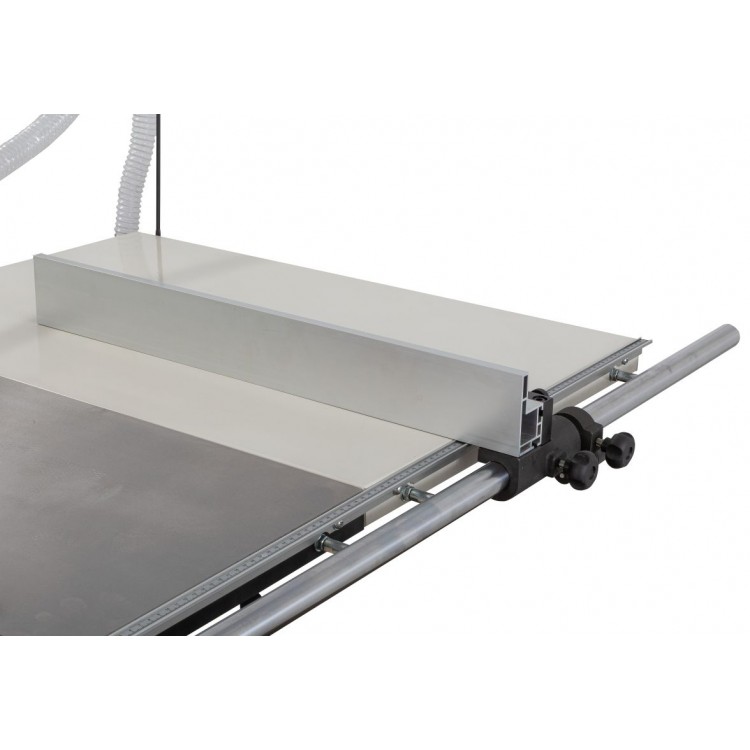

Рабочий стол выполнен из чугунного литья, с расширениями двумя секциями вправо, удлинением одной секцией вперед. Первым от пильного диска установлен чугунный основной рабочий стол. Он является основным для работы с массивом вдоль параллельного упора, к нему справа обычно устанавливают сегмент из стального листа, оборудованный напольной опорой и кронштейном для вспомогательного шланга пылеудаления. Такая база позволяет распиливать детали в 900 мм от параллельного упора. Сам упор выполнен по классической для профессиональных станков схеме: крепится к чугунному основанию на цилиндрической полнотелой стальной направляющей. Фиксация в рабочем положении с помощью эксцентрикового зажима.

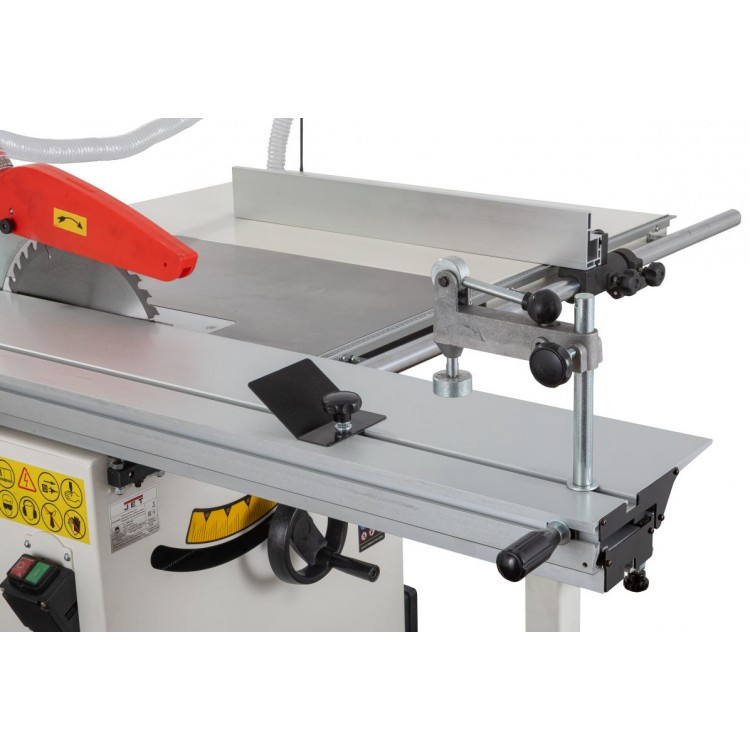

Вторая ключевая составляющая станка - подвижный стол (каретка). Ход каретки - 1600 мм. При работе на столе деталь надежно фиксируют угловым упором, эксцентриковым прижимом (прозванным в народе «гусем») или угловым пластинчатым упором (возможно для более легких работ). В стандартный комплект входят, расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина составляет 2200 мм, в сложенном 1200 мм.
Конструкция и функциональное оснащение станка полностью соответствуют принятым стандартам класса. Есть регулировка наклона и высоты установки пильного модуля. Возможно подключение к системе удаления опилок с отсосом как из кабинета станка, так и от верхнего кожуха диска.
Особенности:
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугуна справа
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор заготовки с микроподстройкой
- Выдвижной концевой упор заготовки
- Поворотный упор подвижного стола с угловой разметкой
Материалы корпуса:
- листовая сталь различной толщины
- станочный серый чугун стандартной выдержки
- экструдированный алюминий
- Такое сочетание обеспечивает высокую прочность и долговечность инструмента.
Выполняет операции:
- Распиливание стандартных линейных форм любого профиля
- Запиливание сложных углов в обеих плоскостях
- Торцевание массивов
- Торцевание больших размеров листовых заготовок
- Распиливание большого размера и толщины листов
- Прямое/линейное профилирование кромок
- Точная выборка фальцев
- Глухое пазование
- Изготовление шиповых соединений
- Выравнивание и обработка контуров
- Чистовая подгонка соединяемых деталей
Комплектация:
- Станок полностью готовый к сборке
- Подвижный стол в сборе
- Напольные опоры подвижного стола
- Параллельный упор в сборе
- Расширение подвижного стола с консольной поддержкой листовой детали, включая профильный угловой упор с перекидным ограничителем заготовки

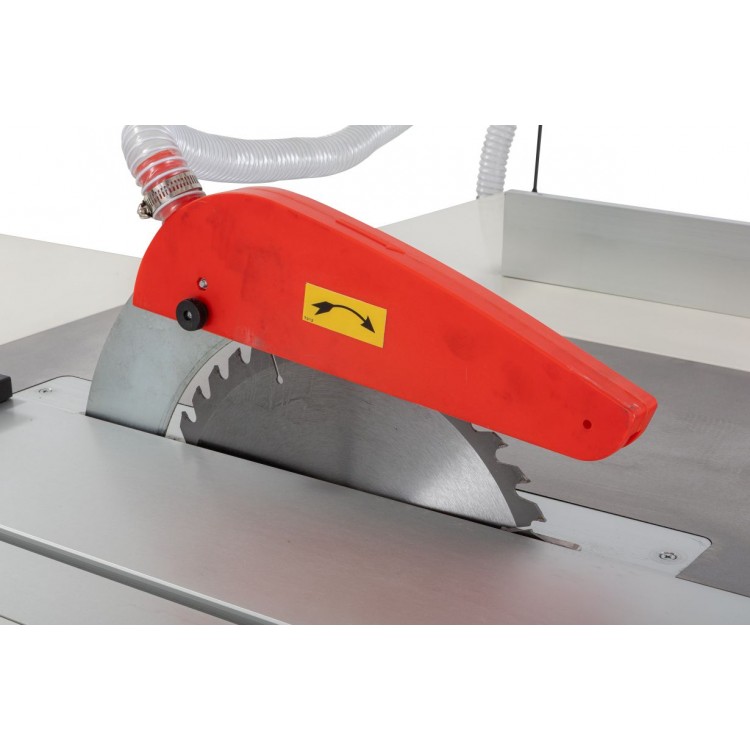

- Защита от стружки над пильным диском
- Шланг пылеудаления от диска
- Узел прижима детали («гусь»)
- Пластинчатый стальной прижим детали
- Пильный диск 12 дюймов(315мм)
- Дисковый ключ
- Толкатель заготовки
Параметры:
- Напряжение 230 Вольт
- Потребляемая (выходная) мощность двигателя 2,4(1,8) кВт
- Удлинение рабочего стола (ДхШ) 365х350 мм
- Размеры подвижного стола (ДхШ) 1600х238 мм
- Расширение подвижного стола (ДхШ) 460х600 мм
- Максимальная ширина до ограничителя торцевого упора подвижного стола 2200 мм
- Ход подвижного стола (каретки) 1600 мм
- Максимальная длина распила на подвижном столе 1400 мм
- Расширение рабочего стола из чугуна справа (ДхШ) 800 х 540 мм
- Дополнительное расширение рабочего стола из стального листа справа (ДхШ) 800 х 540 мм
- Частота вращения пильного диска на холостом ходу 4000 об/мин
- Внешний (посадочный) диаметр пильного диска 315 (30) мм
- Угол наклона пильного диска 0-45°
- Максимальная глубина пропила под углом 0° и 45° 100 и 70 мм
- Размеры рабочего стола (ДхШ) 800х540 мм
- Максимальная ширина заготовки при пилении с параллельным упором справа 900 мм
- Диаметр вытяжного штуцера 100 мм
- Габаритные размеры (ДхШхВ) 1600х1800х1280 мм
- Габаритные размеры в упаковке(ДхШхВ) 940х800х040 мм
- Масса 275 кг
- Масса в упаковке 300 кг
